N1廠房涂裝廢氣凈化處理改造設計
業主名稱： 某某家具制品有限公司
項目名稱： N1廠房涂裝廢氣改造工程
某某家具廈門廠現已對N1、N2廠房手工噴房、自動噴房、調漆房、烘干房產生的漆霧和廢氣進行了收集并處理，但由于環保要求的日益完善、需要對涂裝廢氣處理設施進行升級改造，現應甲方的要求，我方對現有噴漆廢氣進行改造，具體方案設計如下。
二、 項目方案
（1）《中華人民共和國環境保護法》
（2）《中華人民共和國大氣污染防治法》
（3） 《大氣污染物綜合排放標準》（GB16293-1996）
（4）《大氣污染防治行動計劃》（2013年9月）
（5）廈門市《廈門市大氣污染物排放標準》（DB35/323—2011）
（7）《環境工程設計手冊?廢氣污染控制卷》
（8）《三廢處理工程技術手冊?廢氣卷》
（9）《建筑結構荷載規范》（GB5009-2001）
（10）《工業與民用供配電系統設計規范》（GB50052-95）
（11）《化學工業爐設計規定》（HG/T-20541-2006）
（12）《化學工業爐耐火纖維襯材料設計技術條件》（HG/T-20642-1998）
（14）《環境保護產品技術要求工業廢氣吸附凈化裝置》中華人民共和國環境保護行業標準 （HJ/T386-2007）
（15）業主提供的設計條件及要求
（16）我公司多項對同類廢氣的處理經驗
（1）遵循 對環境保護、廢氣治理的相關政策、法規、標準和規范，嚴格保證設計質量，確保處理后排放廢氣指標達到 和地方規定的排放標準；
（2）充分利用企業現有資源，因地制宜地采用 的廢氣處理新工藝、新技術、新設備和新材料，使所實施設計方案科學合理，減少重復投資；
（3）采用目前國內 、成熟、實用的處理工藝，穩定可靠地達到治理目標要求，且采用的工藝對廢氣變化的適應能力強；
（4）工藝控制簡單、便于調整，保證工藝的安全性和穩定性；
（5）在上述前提下，做到投資少、運行費用低。
車間有機廢氣從集氣管排放口到處理后達標排放口的所有管道及設備設施，盡量利用現有設施、管道、控制系統。
（1）從車間排氣管匯合后的排氣筒出口開始，經輸送管網到處理設備出口，中間所有工藝設備、連接管道、管件、閥門等（不包含業主提供設備）。
（2）廢氣治理系統的電氣、自動控制設備設計；
（3）與工程相關的界區內照明、土建、防雷、靜電等工作。
2.1.4 現狀各工序排放參數及現有設施說明；
N1 廠房；新增加吊線噴涂 4臺排風機 13000m3/h/臺
自動噴涂線2條 3臺排風機 13000m3/h/臺
新增烘干房1套 1臺排風機 13000m3/h/臺
手工噴臺1套 1臺排風機 13000m3/h/臺
N2廠房；手工噴臺4套 4臺排風機 13000m3/h/臺
新增烘干房1套 1臺排風機 13000m3/h/臺
調漆房1套 1臺排風機 6000m3/h/臺
匯總N1廠房排氣量為；117000m3/h
匯總N2廠房排氣量為；71000m3/h
現有一套100000m3/h的廢氣凈化系統；
2.1.5設計目標
廢氣排放執行低于廈門市地方標準《廈門市大氣污染物排放標準》（DB35/323-2011）表1排放限值，具體排放指標如下表所示：
項目 | 排放濃度限值 （mg/m3） | |
苯 | 12 | |
甲苯 | 40 | |
二甲苯 | 40 | |
非甲烷總烴 | 100 |
2.2.1業主提供相關數據
2.2.1.1處理風量：
2.2.1.2廢氣成分：三苯（苯、甲苯、二甲苯）、非甲烷總烴、以及顆粒物；
2..2.1.3噴漆、噴房類型：水簾手動噴漆、自動噴臺、調漆房；
2..2.1.4廢氣濃度：參考上表
2..2.1.5油漆類型：油性漆
2..2.1.6進氣溫度：35℃；
2..2.1.7廢氣濕度：50%（按常規空氣濕度設計）；
2..2.1.8工作時間：16小時/天。
本項目的實施排放標準低于《廈門市大氣污染物排放標準》（DB35/323-2011）表1之排放限值，增加活性炭吸附后具體排放指標如下表所示：
項目 | 排放濃度限值 （mg/m3） | |
苯 | 12 | |
甲苯 | 40 | |
二甲苯 | 40 | |
非甲烷總烴 | 50 |
常見處理工藝比較：有機廢氣污染物種類繁多，特性各異，因此相應采用的治理方法也各不相同，常用的有：冷凝法、吸收法、吸附法、生物法、催化氧化法等；近年來由國外也發展出一些新的工藝技術：生物法、低溫等離子法等，
根據我司長期治理廢氣的經驗和貴公司提供的相關資料參數以及建議（處理效率達到業主要求同時價格低廉等特點），此類有機廢氣為涂裝作業時產生的廢氣，涂裝廢氣屬于大風量、低濃度、低溫度的有機混合氣體，此類廢氣采用二級洗滌除塵預處理+光催化氧化+低溫離子體+活性炭吸附凈化處理處理后的廢氣直接達標排放，此廢氣處理方式運行成本較低。
我公司采用 “二級洗滌除塵預處理+光催化氧化+低溫離子體+活性炭深度吸附”，其優點為安全、可靠、處理效率高，節能、阻力低、做到真正的節能、安全、環保。同時，使用成本低，維護成本低。
本項目處理廢氣量大（濃度有高有低，考慮到投資成本、設計現有一套凈化裝置充分利用、設計N1廠房新增加的吊線涂裝、烘干房、1個手工噴臺合并一套凈化裝置處理、N1廠房的自動線與N2廠房的手動線利用現有設施處理、因此本案廠房利用現有一套凈化裝置及改造相應的管道、新增加一套凈化裝置及管路；
（1）噴漆房排出廢氣分別通過收集管道合并連接至廢氣處理設備。業主工作時間為16小時，廢氣處理方式必須連續工作互不影響。
（2）涂裝廢氣中的粉塵顆粒物較多，采用光催化氧化需將漆霧顆粒物去除，前處理采用2級旋流板除塵及除霧的方式；
（3）將大風量的氣體分別處理、避免現有車間排氣不暢；
（4）增加的凈化裝置采用旋流板除塵、避免了定期維護清理旋流除塵塔；
（5）取消了干式過濾材料、只需要定期采用高壓水槍沖洗燈管；
（6）凈化裝置擺放在N1廠房的后側地面、便于維護清理；
（7）業主可以將噴房上方的排氣風機拆除、即可以節約能耗也避免了安全隱患；
（1）室外使用環境要求：5～80℃；
（2）電源：a）380V 三相四線制，電壓波動范圍：380V±10%，50赫茲；
b) AC220v±10% 50 HZ 單相。
本項目處理廢氣量大（濃度有高有低，考慮到投資成本、設計現有一套凈化裝置充分利用、設計采用的處理工藝為“2級旋流塔除塵+光氧凈化+低溫離子體+預留活性炭吸附”，設計N1廠房新增加的吊線涂裝、烘干房合并一套凈化裝置處理、N1廠房的1套自動線與N2廠房的手動線、烘干房、調漆房利用現有設施處理、因此本案廠房利用現有一套凈化裝置及改造相應的管道、新增加一套凈化裝置及管路；
新增加一套廢氣凈化裝置工藝流程圖；處理風量為：m3/h

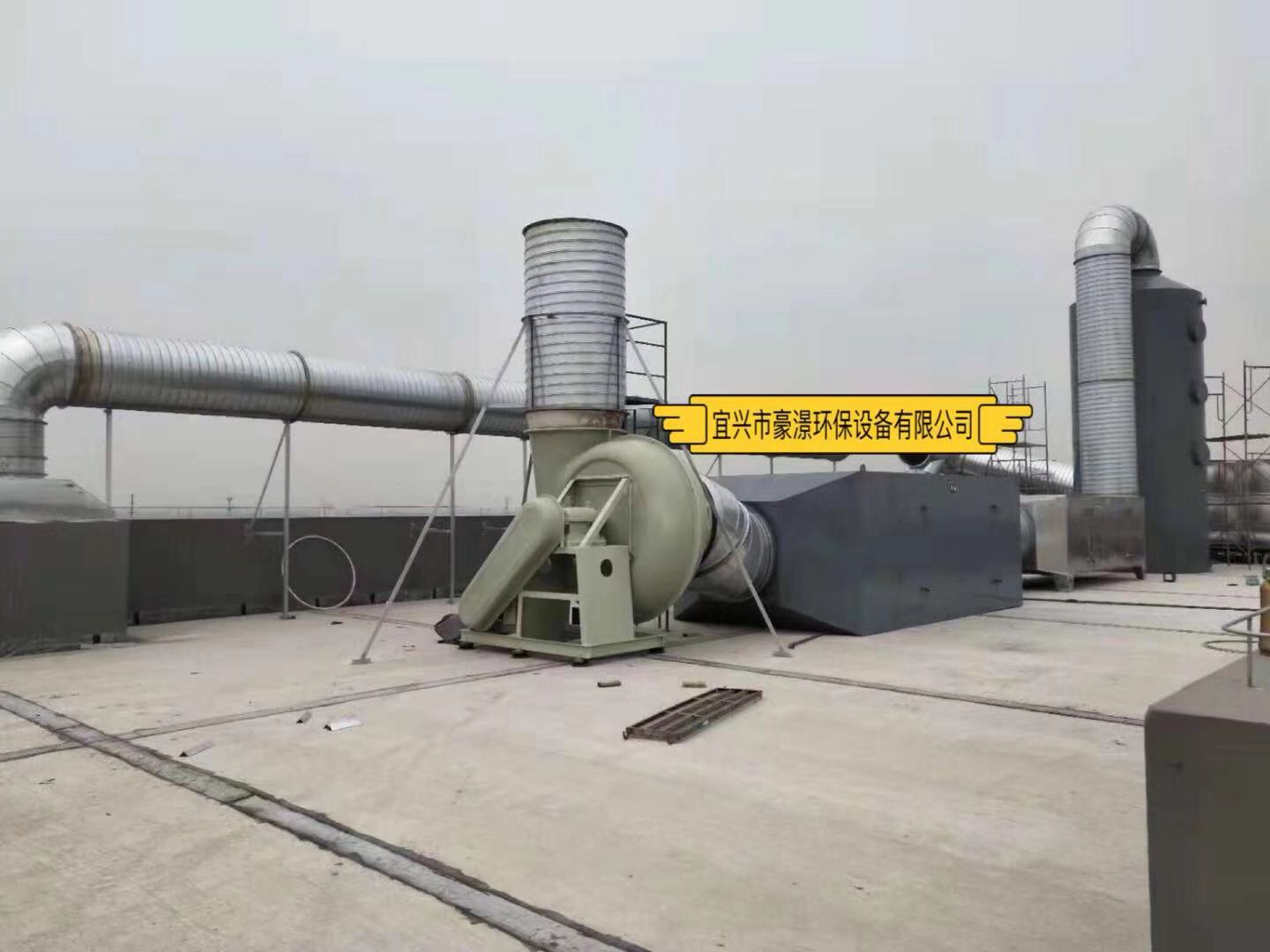

匯總氣體首 入新增加的旋流板洗滌塔、經過2級旋流板洗滌除塵后再進入光氧離子碳吸附設備中， UV光解過程中產生臭氧，與UV光解器中二氧化鈦催化劑催化分解，使不可溶的有機廢氣在UV光解中發生催化氧化反應，使有機廢氣反應后生成水和二氧化碳等無害氣體、再進入離子功能段、在電場作用下，低溫離子發生器產生大量的正負粒子， 正負粒子與空氣中的氧分子進行碰撞而形成正、負氧離子。正氧離子具有很強的氧化性，能在極短的時間內氧化、分解各類污染因子，且在與 VOC 分子相接觸后打開有機揮發性氣體的化學鍵，經過一系列的反應，最終生成二氧化碳和水等穩定無害的小分子、凈化后的氣體再進入蜂窩活性炭深度凈化后15米高空排放；
有機廢氣治理工程工藝流程主要包括二部分：粉塵氣體凈化流程、凈化氣體流程、詳見上圖的工藝流程圖。
粉塵氣體凈化流程；因廢氣中含有一定量的漆霧粉塵，應設置高效的過濾系統作為漆霧粉塵預處理器，利用過濾器自身的精巧結構及高效的除塵性能高效地去除廢氣中的粉塵等塵雜物質，從而確保引入的廢氣中所含塵雜在進入U(xiǎn)V催化氧化設備前得到有效的攔截過濾、本案設計采用2級旋流洗滌除塵預處理凈化粉塵裝置、對漆霧粉塵有效的攔截過濾、
2.2.9.1粉塵氣體凈化流程--二級旋流板塔粉塵預處理器
工作原理：本工藝濕式處理的辦法為利用旋流噴淋水霧捕捉廢氣中的漆霧及粉塵顆粒物，氣體從噴淋塔底部進入，通過三層錯置多孔板 ，在每層多孔板附近設置噴淋系統，由上部的布液管將循環液均勻噴淋，噴淋塔氣流自下而上均勻地橫向通過與縱向流動的吸收液充分接觸，保證其凈化效率。循環液體放置在柜體底部，設有進水口，排污口，溢流口，水泵進口低于 水位時，水泵無法啟動并報警；氣體通過多孔時必須和液體進行充分接觸，完成傳質過程，循環液體采用高壓無堵塞螺旋噴嘴，每層設置多個，材質為PP。
旋流板塔內具有充分的氣液接觸條件旋流板塔的優點是氣液接觸充分，阻力小，漆霧顆粒物去除效率高，能夠有效地去除大分子、揮發度低的有機化合物。
循環吸收液經旋轉噴嘴形成霧化狀態與漆霧進行充分的接觸，達到 的除漆霧的效果，經過接觸吸收后的廢氣在塔內繼續上升，依次經過折板脫水裝置，通過不同的速度梯度控制和折板對霧粒的高效吸附，對含濕廢氣進行高效脫水，可以大大降低廢氣中的含濕量，避免由于廢氣含水率高而影響后處理設備的凈化效果，經過脫水的廢氣通過塔頂部排出、以減少水霧被帶出影響下道處理系統 。
噴淋柜設有檢修門，三個月左右對室內多孔板及噴淋頭進行維護，循環水箱帶循環過濾功能、
噴淋組成為：噴淋系統、氣水分離系統、水循環系統、加藥系統、過濾系統。
①結構新穎：改變常規的氣液兩相錯流鼓泡的接觸方式。
②處理風量大：比篩孔塔盤、閥式踏盤處理量大36%。
④凈化效率高：常規吸收塔效率在70%左右，而噴淋柜吸收漆霧的效率大于90%。
⑤靈活性大：可根據不同的廢氣源增加或減少噴淋道數。
1、液體通過與噴嘴連續變小的螺旋面相切和碰撞后，變成微小的液珠噴出而形成霧狀。噴嘴腔體內從進口至出口的流線型設計使得阻力系數降至 ，正因?yàn)槁菪龂娮鞗]有內部結構，廢氣廢水中的雜質可以大量通過噴嘴而不會產生堵塞。
常規螺旋噴嘴有3至4個噴淋的分層界面，部分甚至有更多層的分層界面。是其他噴嘴的3-4倍，是的氣液兩相接觸更加充分，捕捉氣體中的漆霧、粉塵更加徹底。
光催化氧化工段
UV高效光解氧化是目前工業有機廢氣處理技術中 的技術之一，“UV高效光解氧化模塊”的設計和開發充分考慮了工業有機廢氣性質的不確定性和復雜性，從工程的設計、配套、安裝、調試、維護等方面提供了極大的可行性、可靠性、靈活性。并具有以下特點：
1）、有機氣體進入到裝有特殊頻段的高效紫外線燈管的UV高效光解氧化模塊的反應腔后，高能UV紫外線光束及臭氧對有機氣體進行協同分解氧化反應，使有機氣體物質降解轉化成低分子化合物、水和二氧化碳。
2）、利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。臭氧對紫外線光束照射分解后的有機物具有極強的氧化作用，對有機氣體及其它刺激性異味有良好的消除效果。
3）、利用高能UV光束裂解有機氣體中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到脫臭及殺滅細菌的目的。
4）、本模塊無任何機械裝置，無運動噪音，無需專人管理和日常維護，只需作定期檢查維護，維護和能耗低，幾乎沒有風阻，相對可節約大量排風動力能耗。因采用光解原理，模塊采取隔爆處理，不存在安全隱患，防火、防爆、防腐蝕性能高，設備性能安全穩定，更加適用于高濕度、高濃度易燃易爆廢氣的場合。
對上述處理工藝進行分析得到的結論是：經過2級高效粉塵凈化、UV催化氧化凈化后、排放的污染物可以符合大氣污染物的排放標準的要求。
設備特點：
1）、高效除有機：能高效去除揮發性有機物（VOC）、無機物、脂類、硫醇類等主要污染物，以及各種有機味，脫臭效率 ，脫臭效果大大超過 1993年頒布的有機污染物排放標準（GB14554-93）。
2）、無需添加任何物質：只需要設置相應的排風管道和排風動力，使有機氣體通過本設備進行分解凈化，無需添加任何物質參與化學反應。
3）、適應性強：可適應高濃度，大氣量，不同有機氣體物質的脫臭凈化處理，可每天24小時連續工作，運行穩定可靠。
4）、運行成本低：本設備無任何機械動作，無噪音，無需專人管理和日常維護，只需作定期檢查，本設備能耗低，設備風阻極低＜200pa,可節約大量排風動力能耗。
5）、無需預處理：有機氣體無需進行特殊的預處理，如加溫、加濕等,設備工作環境溫度在攝氏-30℃－95℃之間，濕度在30%－98%、PH值在3-11之間均可正常工作。
6）、設備占地面積小，自重輕：適合于布置緊湊、場地狹小等特殊條件，設備占地面積＜1平方米/處理10000m3/h風量。
7）、優質進口材料制造：防火、防腐蝕性能高，性能穩定，使用壽命長。
高能離子凈化工段
離子凈化技術是基于在 溫度大于零的所有氣體中，均存在一定的電離現象。任何細微的射線及其他能量都可能使氣體中的分子被加速而獲取能量，當其能量高于氣體的電離能時，電子與分子間的碰撞將導致該氣體的電離。在電場作用下，離子發生器產生大量的正負粒子， 正負粒子與空氣中的氧分子進行碰撞而形成正、負氧離子。正氧離子具有很強的氧化性，能在極短的時間內氧化、分解甲硫醇、氨、硫化氫等污染因子，且在與 VOC 分子相接觸后打開有機揮發性氣體的化學鍵，經過一系列的反應，最終生成二氧化碳和水等穩定無害的小分子。同時，氧離子能破壞空氣中細菌的生存環境，降低室內空間細菌濃度，帶電離子可以吸附大于自身重量幾十倍的懸浮顆粒，靠自重沉降下來，從而清除空中懸浮膠體，達到凈化空氣的目的。
設備特點；
1、高能離子除臭系統能有效消除異味。
2、高能離子系統為成熟的離子技術。離子濃度應可控，運行過程不產生臭氧，更不會帶來二次污染。
3、高能離子系統對H2S、NH3等氣體處理效果均能夠達到90%以上。對其他VOC氣體的處理效果也能夠達到30%以上。
蜂窩活性炭吸附段吸附氣體流程：利用活性碳多微孔的吸附特性吸附有機廢氣是一種最有效的工業處理手段。吸附可使有機廢氣凈化效率高達90-95%，待處理的有機廢氣由風管引出后經過合理的布風，使廢氣均勻地通過固定吸附床內的活性炭層的過流斷面，在一定的停留時間，由于活性炭表面與有機廢氣分子間相互引力的作用產生物理吸附，從而將廢氣中的有機成份吸附在活性炭的表面積，從而使廢氣得到凈化，凈化后的潔凈氣體通過風機及煙囪達標排放；
