廚房油煙凈化器安裝工程設計流程

將整個油煙凈化器安裝工程劃分為5個方面

一）：排煙風機

常用的排煙風機有軸流風機，風機箱和離心風機三種

1）  軸流風機以前應用較多，但由于全壓小，在安裝油煙凈化器后很少應用。

2）  風機箱全壓中等，風量可以調節，且噪聲較低，常在集煙罩距離油煙排放口距離中等的廚房排煙系統中選用

3）  離心風機全壓和風量都可以調節，但由于噪聲比較大，需要做降低噪音處理，當廚房位于建筑物底部時其排風機宜安防在屋頂，一方面可以減少室內噪聲污染，同時排風風道處于負壓狀態，可避免氣味外溢。風機安裝在屋頂時，一般選擇離心風機。

廚房油煙排風量的確定

為了保證凈化效果，在實際設計時排煙風量要求嚴格按照排風罩的吸入風速計算，罩口的吸風速度通常不低于0.5m/s

在實際的工程設計中，往往采用估算的方法，根據《民用建筑暖通空調設計技術措施》中對廚房通風量的規定，廚房通風量也可按如下?lián)Q氣次數確定

中餐廚房：L=40-50（次/h）

西餐廚房：L=30-40（次/h）

職工餐廳：L=25-35（次/h）

二）：廚房補風

由于廚房所在建筑物的格局以及廚房在建筑物中位置不同，有條件的廚房應由建筑物的集中空調系統進行有序送風。但是目前所遇到的大部分情況是建筑物沒有設置廚房的送風系統。許多帶餐廳、廚房等的建筑物，僅設計了集中采暖系統而無集中空調系統。當廚房處于工作狀態時，排風系統投入運行，廚房內處于負壓狀態，新風來源包括室外新風滲透和餐廳的空氣大量補入廚房。

1） 無序送風

無序送風會造成廚房工作環境惡劣，特別是在夏季，雖然餐廳內通常會安裝一些局部柜式空調機以降低餐廳的室內溫度，但是室內空氣補入廚房，并不能消除廚房的熱負荷并降低廚房溫度。由于廚房油煙較大，如果在廚房內設局部柜式空調機以降低廚房內的溫度，柜式空調機的回風過濾則應定期清理。

2）  有序送風

對于設置集中空調系統的建筑來說，廚房的工作環境能夠保證。其部分多為有序送風，靈活性也較

三）：廚房排煙系統的構成

廚房排煙系統主要由集煙罩、排煙管道、油煙凈化器設備、排煙風機（含消音器）和廚房整體補風系統裝置構成

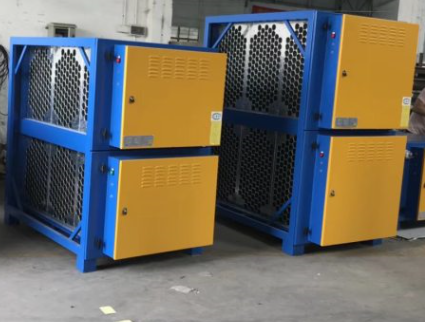

油煙凈化器設備的類型和運行方式可以根據實際情況進行選擇，在油煙凈化器安裝之前，首先對排煙系統中各部分的實際運行參數，包括運行阻力和排風量進行核算。如果是新建項目，在設計時要充分考慮安裝了油煙凈化器后對排風系統的影響;如果是改造項目，在加裝油煙凈化器時需要對排風系統重新進行核算，必要時要對集煙罩、排煙管道和廚房整體補風裝置進行改造并更換排煙風機

四）：排煙管道

廚房排煙管道的水平段不宜過長，一般水平最遠距離不應超過15m,并且要有2%以上的坡度，水平末端設活接頭，以方便清理油垢。排風速度按規定不得低于10m/s，以防止風速過低使油附著于煙道內，接排風罩的支管應設置風量調節閥。

排煙管道的設計和安裝不合理，往往會造成廚房排煙不通暢

五）集煙罩（集氣罩）

集煙罩一般采用整體加工，包括過濾、集油、集水等設備，其外形應 、美觀、易于清理，廚房通風中，需要補充一定數量的新風，一方面可以平衡氣壓，避免廚房負壓過大（一般不應大于5Pa）,另一方便可以降低廚房內的溫度，改善工作環境

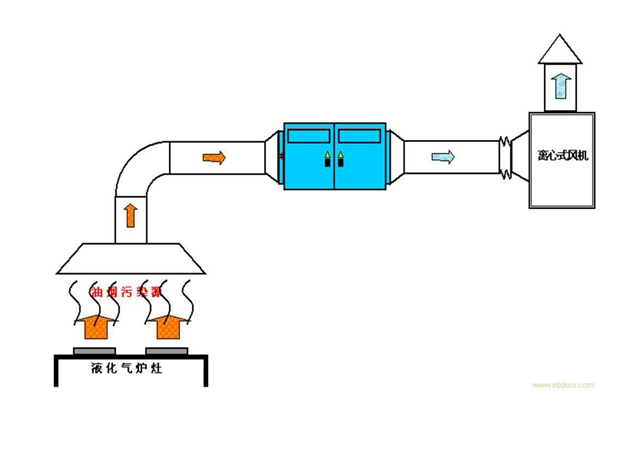

一般流程圖：
