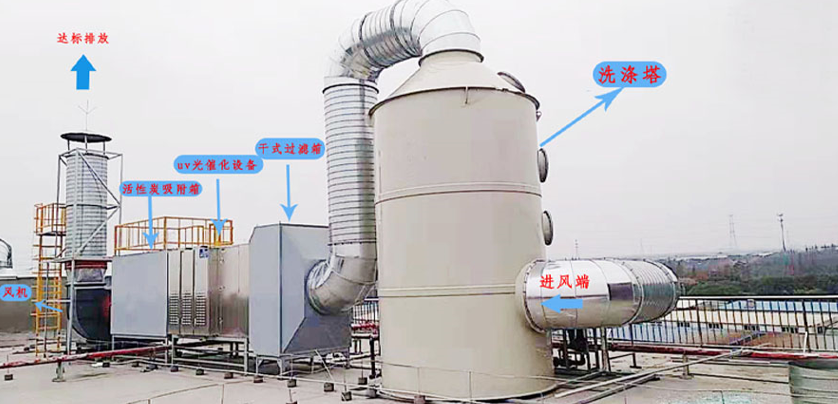

噴淋吸收塔為圓形塔體，具體結構由貯液部分、循環泵、填料層、噴淋段、進風段、布氣層、支撐層、脫水填料層（捕沫器）、出風段等組成。操作方便，便于安裝檢修，強度高，占地面積小。     其中各部分的作用如下：
       貯液部分——確保噴淋液循環使用，配置加液管，并在吸液管上加有過濾裝置，防止堵塞。
       循環泵——確保噴淋液循環工作的動力設備。
       填料層——為了擴大廢氣與循環液接觸面積，并使廢氣與液體均勻充分接觸。
       噴淋段——在噴淋吸收塔的內部安裝的噴淋系統，在噴淋管道上安裝了霧化頭，能保證廢氣與循環液接觸效果。
       進風段——根據處理風量的大小設計進風段，合理的設計可以減小風阻，降低能耗。
       布氣層——能讓待處理風量均勻的分布在設備里，確保整體的處理效果。
       支撐層——主要是脫水填料層的支撐架，同時也起到設備的加強加固等作用。
       脫水填料層——是處理設備的核心組成部分，起以分離氣液的作用，同時也可以起到攔截廢氣中粉塵、顆粒物和絮狀物的作用。
       出風段——設備中的緩沖層和排放口。

工作原理是將氣體中的污染物質分離出來，轉化為無害物質，以達到凈化氣體的目的。屬于微分接觸逆流式，塔內的填料是氣液兩相接觸的基本構件。它能提供足夠大的表面積，對氣液流動又不致造成過大的阻力。吸收劑是處理廢氣的主要媒體，其處理單位氣體的耗用量，是通過計算吸收劑在填料中不斷接觸，使升氣流中流質的濃度愈來愈低，到達塔頂時達到排放要求的所需量來確定。
