除臭系統設計參考標準
序號 | 相關參考標準 | 標準代號 | 備注 |
1 | 《大氣污染物綜合排放標準》 | GB16297-1996 | |
2 | 《惡臭污染物排放標準》 | GB14554-93 | |
3 | 《城鎮污水處理廠污染物排放標準》 | GB18918-2002 | |
4 | 《工業企業廠界噪聲標準》 | GB12348-90 | |
5 | 《工業企業設計衛生標準》 | GBZ1-2002 | |
6 | 《工作場所有害因素職業接觸限值》 | GBZ2-2002 | |
7 | 《采暖通風與空氣調節設計規范》 | GB50019-2003 | |
8 | 《通風與空調工程施工質量驗收規范》 | GB50243-2002 | |
9 | 《惡臭的測定 三點比較式臭袋法》 | GB/T14675-93 | |
10 | 《空氣質量三甲胺的測定、氣相色譜法》 | GB/T14676 | |
11 | 《空氣質量硫化氫、甲硫醇、甲硫醚、二甲二硫的測定氣相色譜法》 | GB/T14678 |
處理效果
經處理后的氣體，在正常工況及常規氣象條件下，最終排放的氣體將滿足《惡臭污染物排放標準GB14554-93》中的二級廠界排放標準，污水處理廠及周邊環境將得到很好的改善。
密閉及風管系統
建議對格柵池等除臭點源采用陽光板+不銹鋼框架進行整體密閉，以防臭氣向外擴散。收集系統風管管內風速為8～12m/s，收集支管管內風速為6～8m/s。
排放風管內風速為8～12m/s。
風管材質：采用304不銹鋼。
處理工藝介紹
本案為了保證臭氣處理效果，我方將采用以下工藝流程：
1設備選型
序號 | 設備名稱 | 型號規格 | 數量 | 單位 | 備注 |

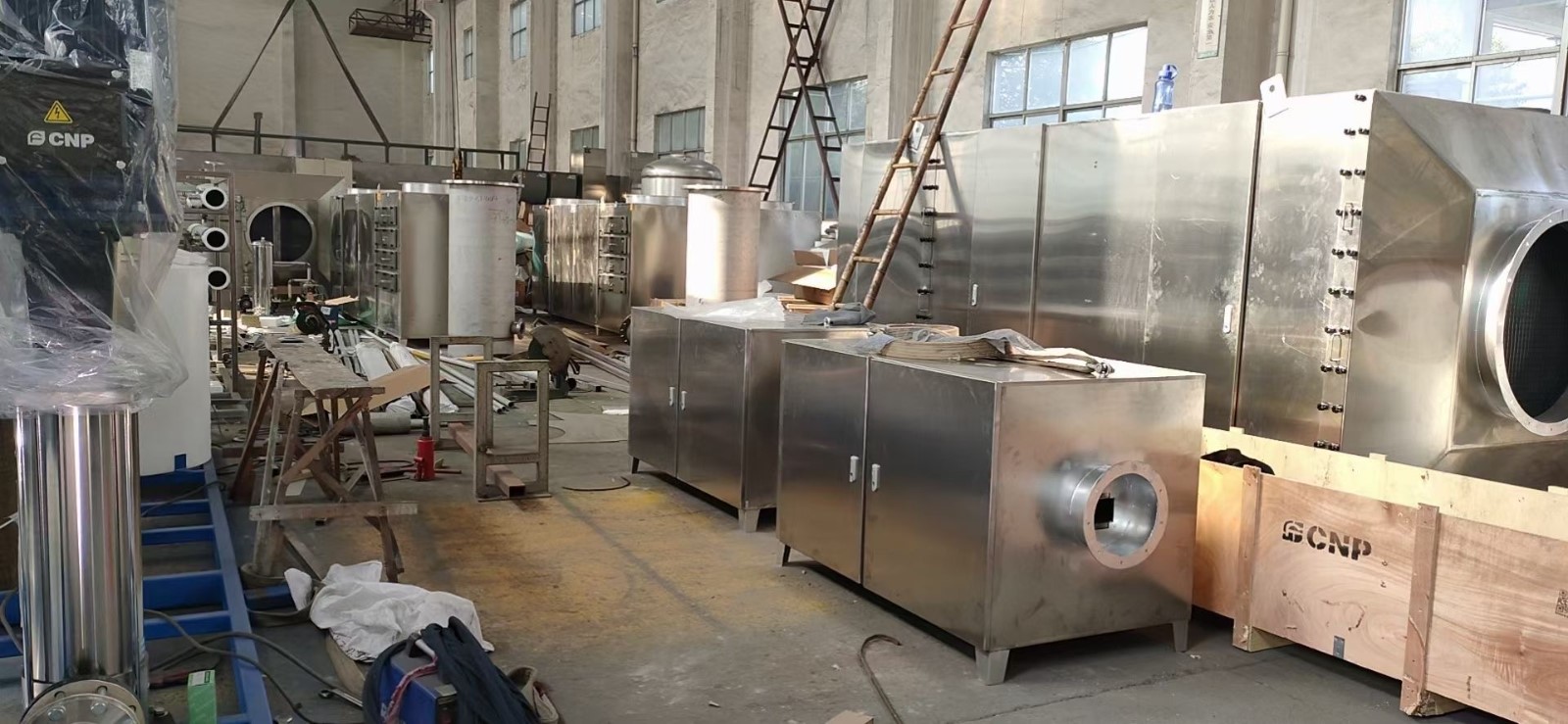

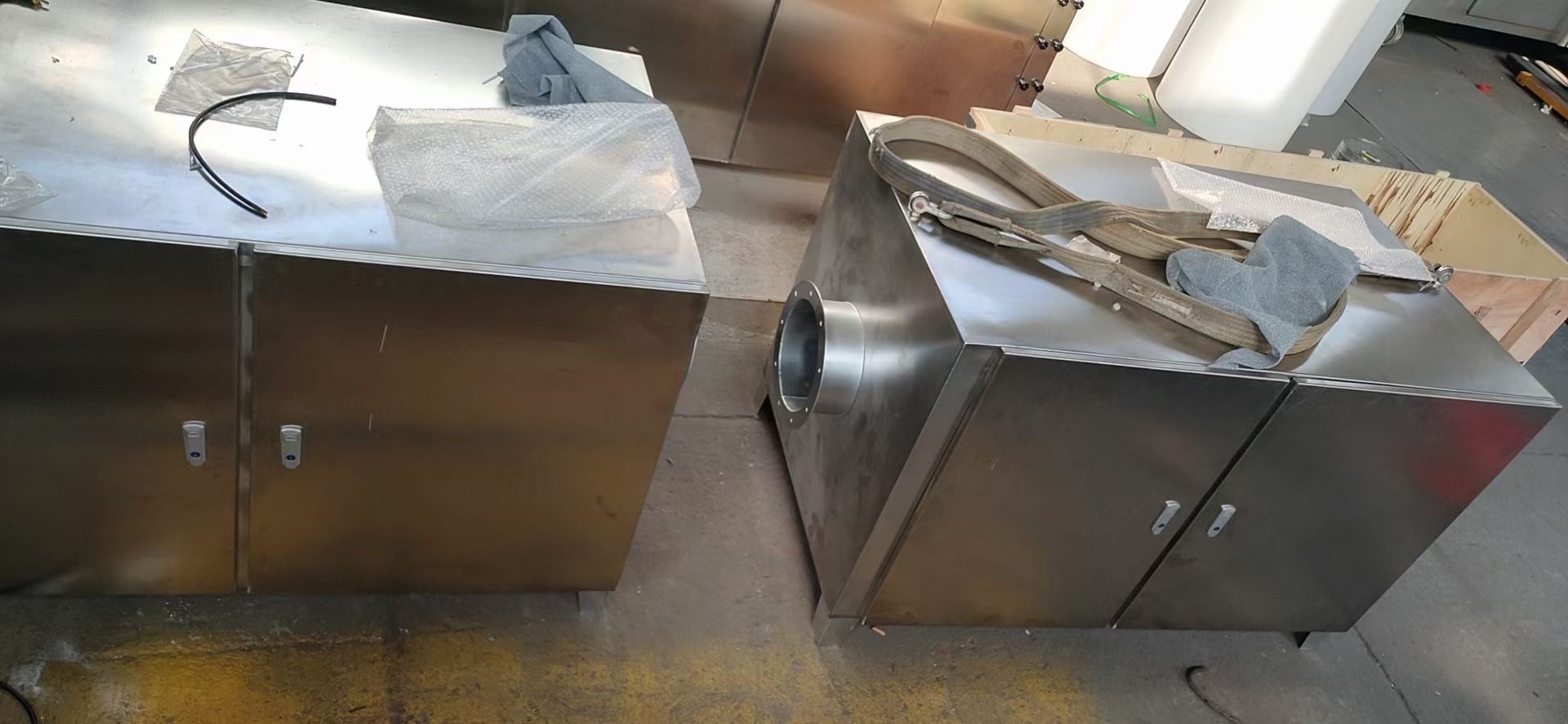

1 | 除臭設備 | 風量=1500m3/h | 1 | 套 | 304不銹鋼外殼，板狀電極。 |
2 | 除臭設備 | 風量 =2500m3/h | 1 | 套 | 玻璃鋼 |
2除臭設備介紹
2.1除臭技術原理
廢氣凈化設備利用高頻高壓靜電的特殊脈沖放電方式（發射裝置每秒鐘發射上千億個高能離子），產生高密度的高能活性氧（介于氧分子和臭氧之間的一種過渡態氧），迅速與污染物分子碰撞，激活有機分子，并直接將其破壞；或者高能活性氧激活空氣中的氧分子產生二次活性氧，與有機分子發生一系列鏈?zhǔn)椒磻?yīng)，并利用自身反應產生的能量維系氧化反應，進一步氧化有機物質，生成二氧化碳和水以及其它小分子，而且可以在極短的時間內達到很高的處理效率。
由于上述過程是在常溫下進行的，因此也稱為“低溫燃燒”過程，包括了許多種技術和作用，如過氧化氫、·OOH的催化作用和紫外線作用，這是一個極端復雜的物理過程，產生O2、O2-、O2+、·OH、·H02、·O、O等氧簇聚集體，由于具有極強的氧化能力，因此我們稱其為“活性氧”。
根據實驗結果，并結合國外采用氧化法處理惡臭的資料，基本確定AOE設備處理各種惡臭組分的機理和主要產物。惡臭污染物中主要含有的氣相污染物有H2S、NH3、CH3SH、VOCs（揮發性有機化合物）等?；钚匝跞コ鲜鑫廴疚锏闹饕緩接袃蓷l：一是在高能電子的瞬時高能量作用下，打開某些有害氣體分子的化學鍵，使其直接分解成單質原子或無害分子；二是在大量高能電子、離子、激發態粒子和氧自由基、氫氧自由基（自由基因帶有不成對電子而具有很強的活性）等作用下的氧化分解成無害產物。
其反應機理為：
H2S + O2、O2-、O2+ → SO3 + H2O
NH3 + O2、O2-、O2+ → NOx + H2O
VOCs + O2、O2-、O2+ → SO3 +CO2+ H2O
