廢氣處理塔工作原理是將氣體中的油漆粉塵分離出來，以達到凈化氣體的目的。它屬于微分接觸逆流式，塔體內的填料是氣液相接觸的基本構件。漆霧廢氣進入塔體后，氣體進入填料層，填料層上有來自于頂部的噴淋液體及前面的噴淋液體，并在填料上形成一層液膜，氣體流經填料空隙時，與填料液膜接觸，氣體中的漆粉流質融合進水中，上升氣流中流質的濃度越來越低，到塔頂時達到排放要求。液膜上的液體在重力作用下流入貯液箱，并由循環泵抽出循環。

廢氣凈化塔為圓筒型結構形式，噴淋吸收系統主要由填料、噴淋裝置、除霧裝置、循環泵、吸收塔組成。

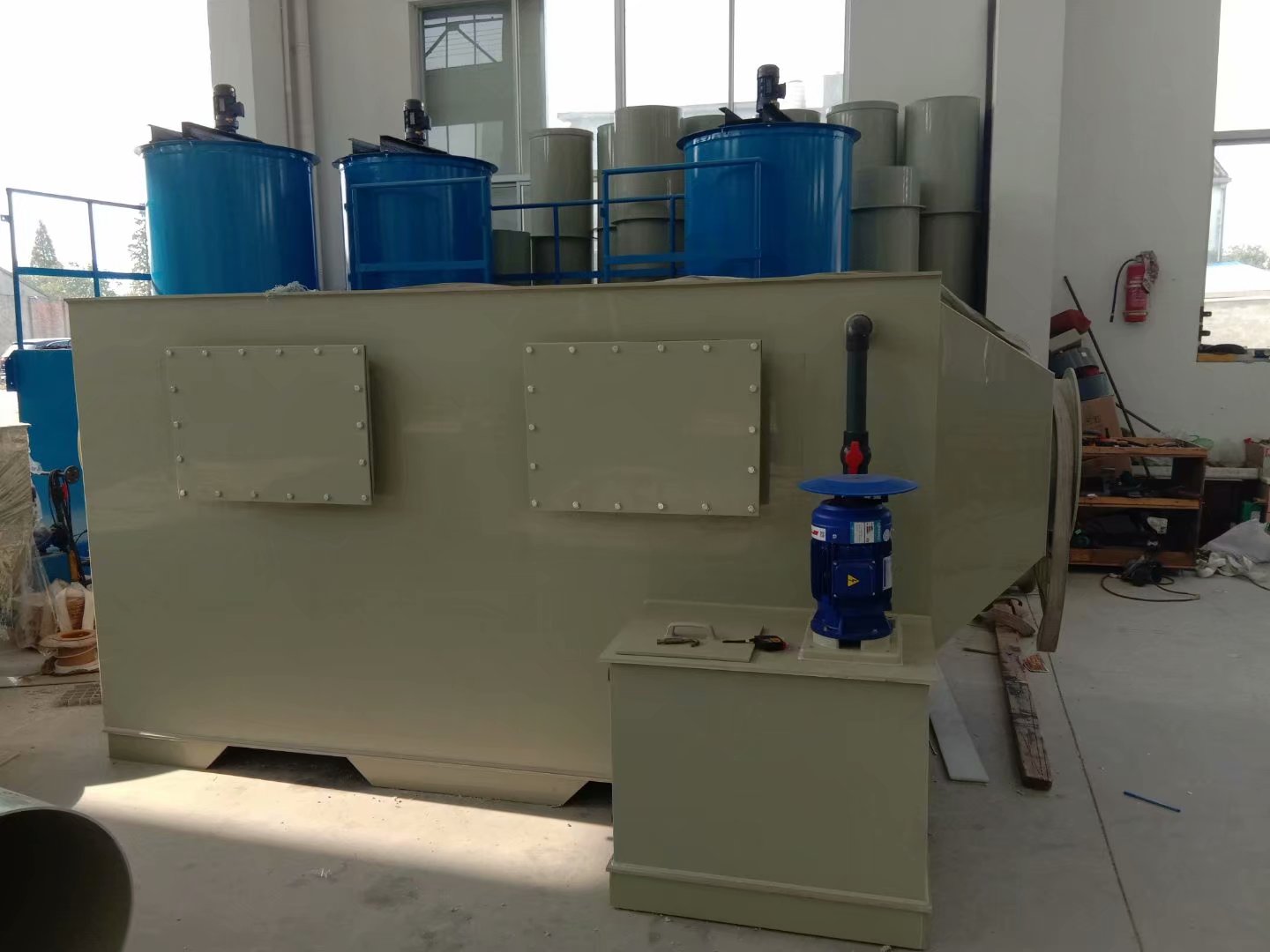

廢氣凈化塔主體:?塔體采用PP材料制作，廢氣凈化塔體采用熱焊接工藝生產制作，強度高，質量可信，性能良好。


填料:?填料主要作為布風裝置，布置于吸收塔噴淋區下部的托盤內，廢氣通過托盤后，被均勻分布到整個吸收塔截面。這種填料對于提高接觸面積是必要的，除了使主噴淋區廢氣分布均勻外，填料還使得廢氣與托盤上的液膜得到充分接觸。托盤結構為帶分隔圍堰的多孔板，托盤被分割成便于從吸收塔人孔進出的板片，水平擱置在托盤支撐的結構上。

廢氣凈化塔裝置:?吸收塔內部噴淋系統是由分配母管和噴嘴組成的網狀系統。每臺吸收塔再循環泵均對應一個噴淋層，噴淋層上安裝空心錐噴嘴，其作用是將噴淋液霧化。噴淋液由廢氣凈化塔再循環泵輸送到噴嘴，噴入廢氣中。噴淋系統能使水液在吸收塔內均勻分布，流經每個噴淋層的流量相等。

除霧裝置:?用于分離廢氣攜帶的液滴。吸收塔除霧器布置于凈化塔頂部超后一個噴淋組件的上部。廢氣通過液噴淋層后，再連續流經除霧器時，液滴由于慣性作用，留在擋板上。

循環水泵:?循環泵安裝在噴淋塔旁，用于廢氣凈化塔內的水循環。采用單流和單級臥式離心泵，包括泵殼、葉輪、軸、導軸承、出口彎頭、底板、進口、密封盒、軸封、基礎框架、地腳螺栓、機械密封和所有的管道、閥門和電機。工作原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都能得到提高，從而能夠被輸送到高處或遠處。同時在泵的入口形成負壓，使流體能夠被不斷吸入。

根據廢氣腐蝕情況設備主體材質可選用：不銹鋼，炭鋼，PP板等材質制作。
